Описание

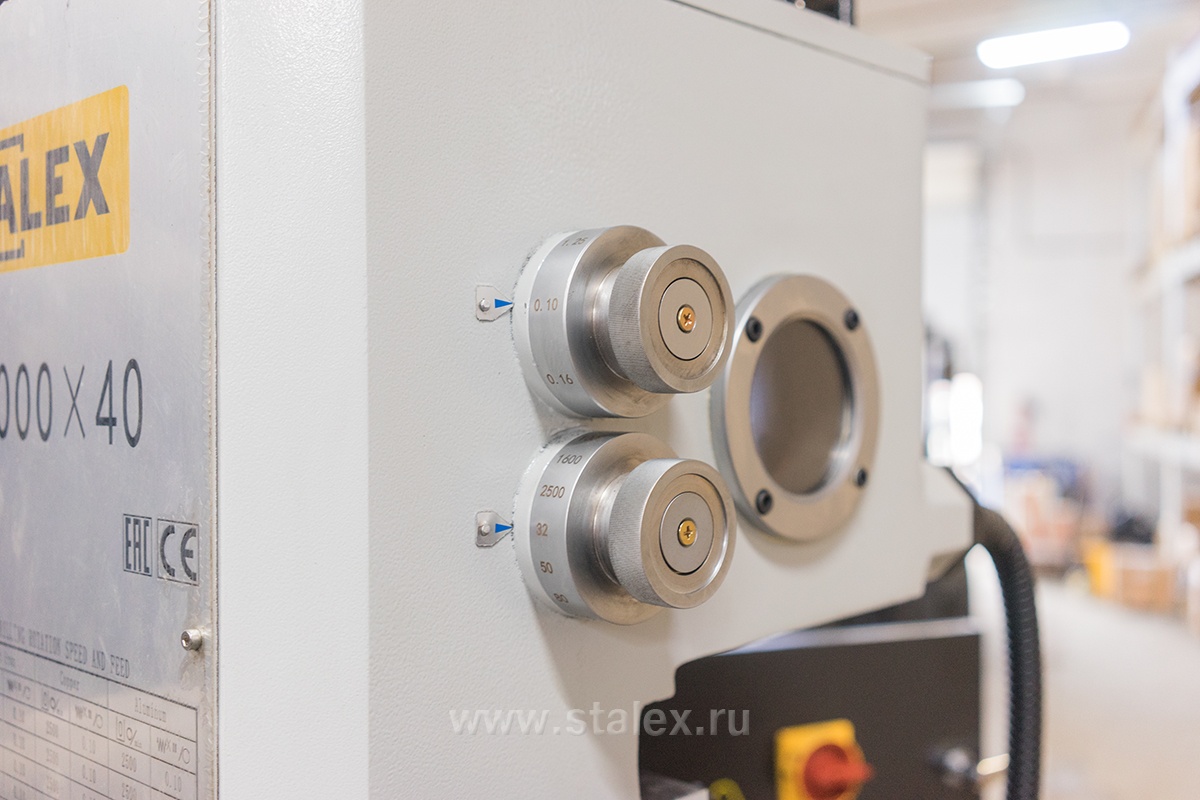

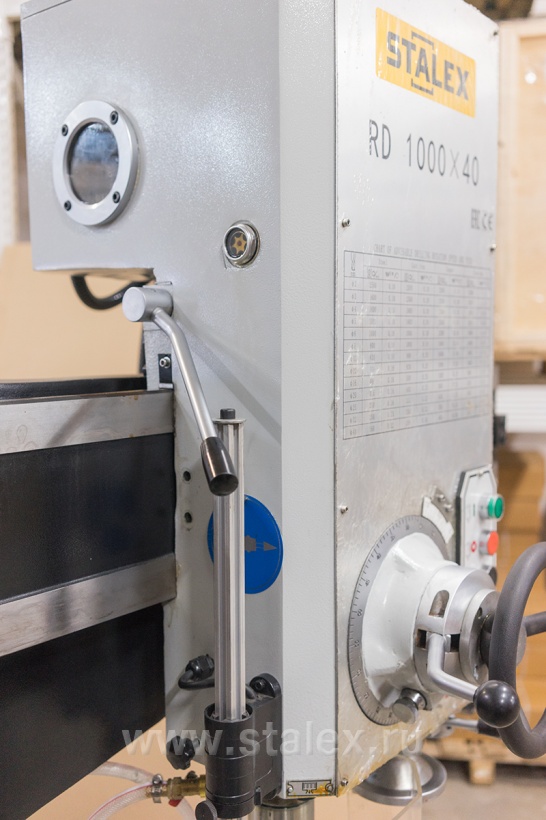

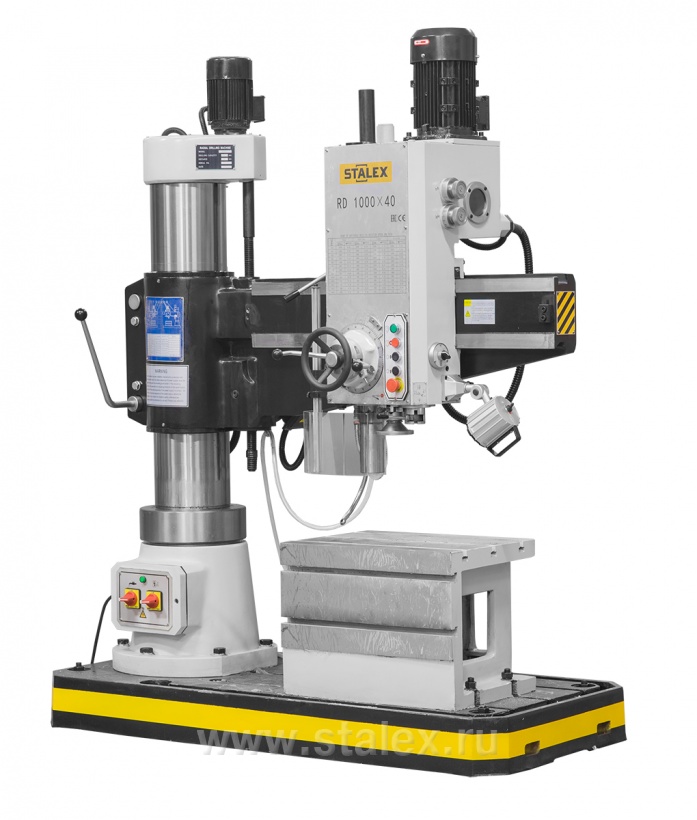

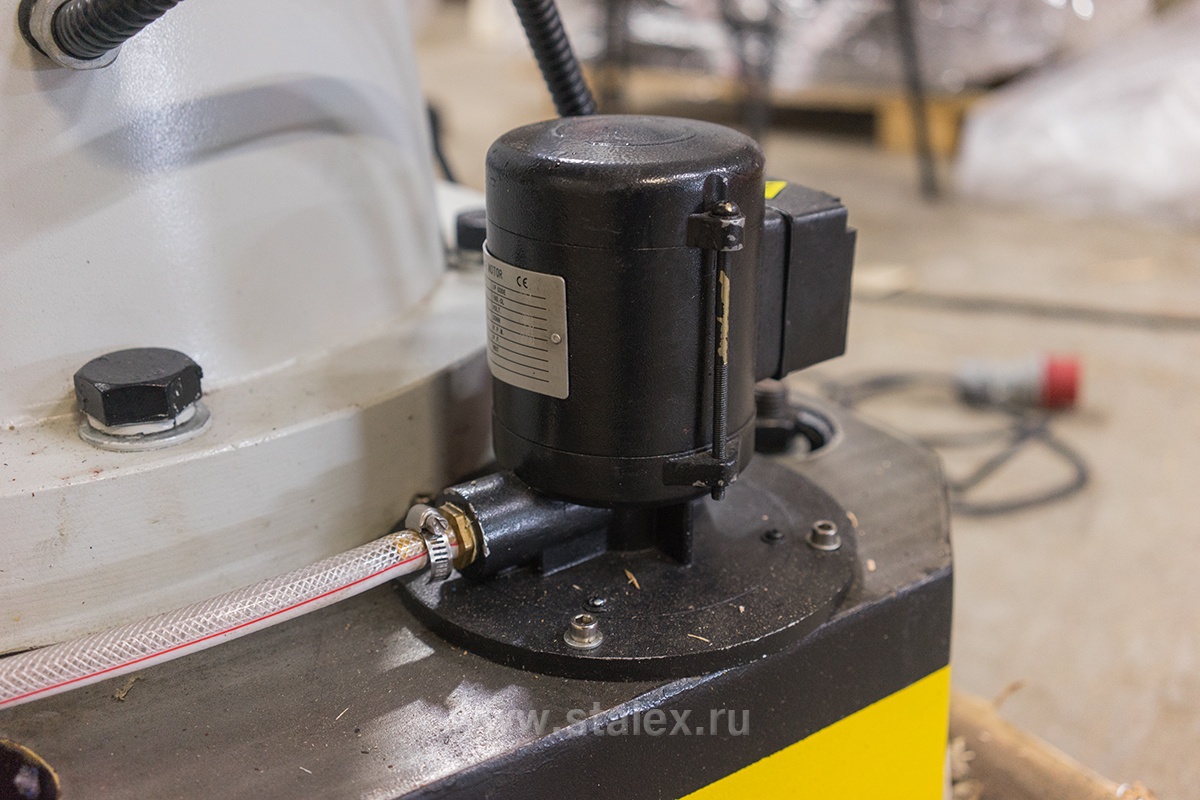

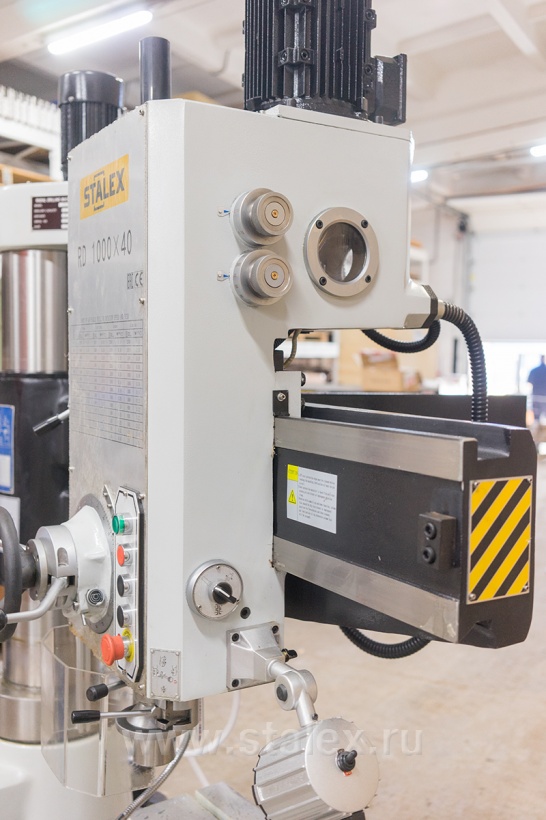

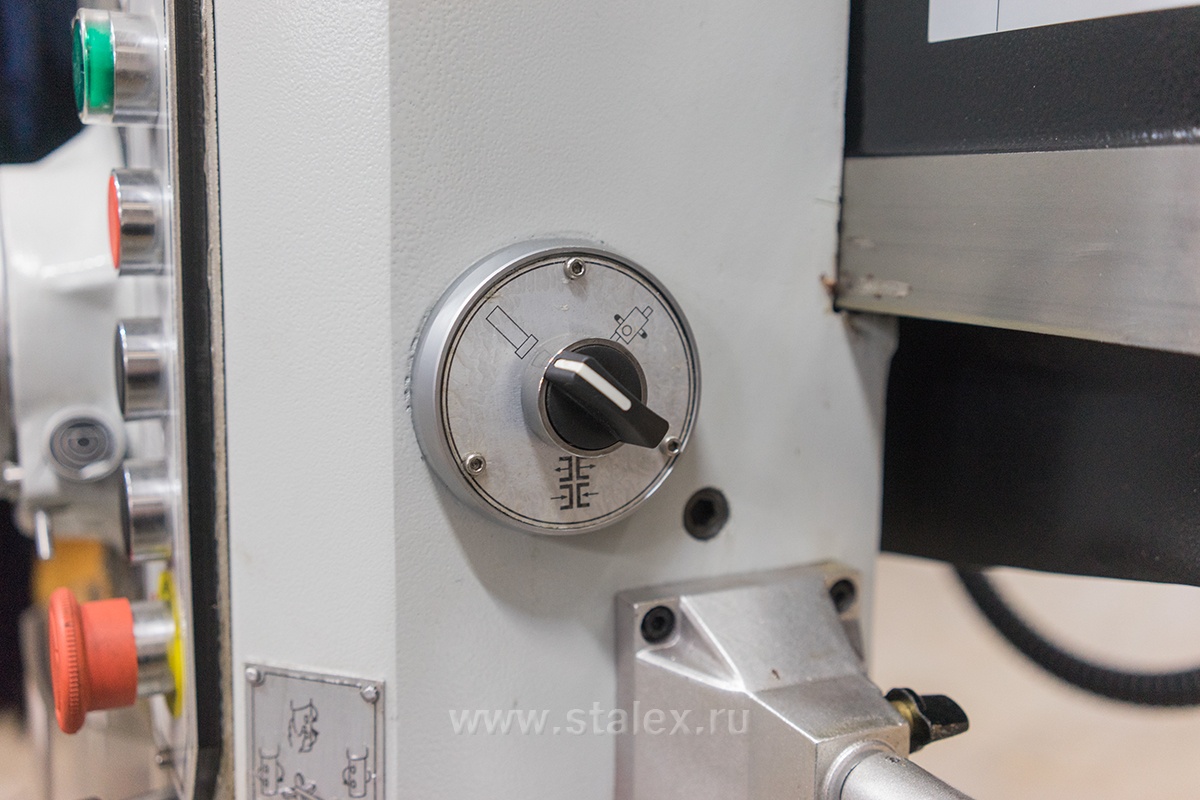

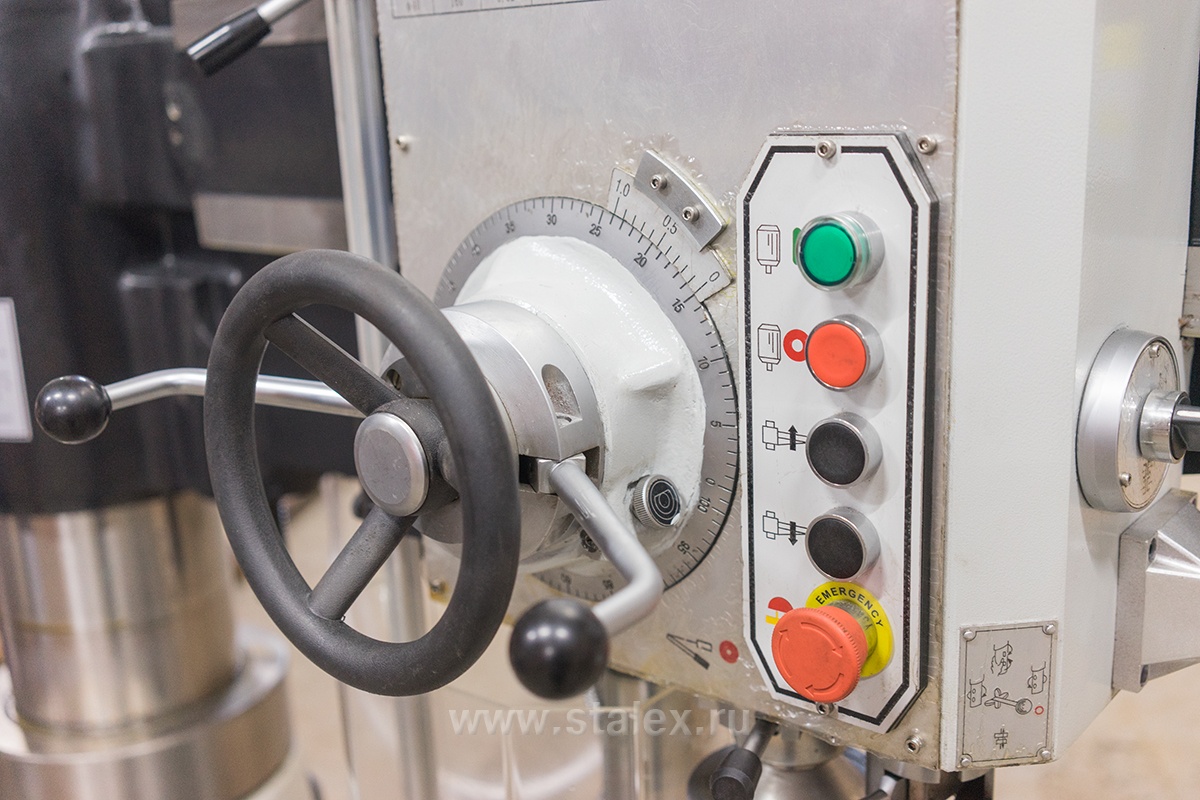

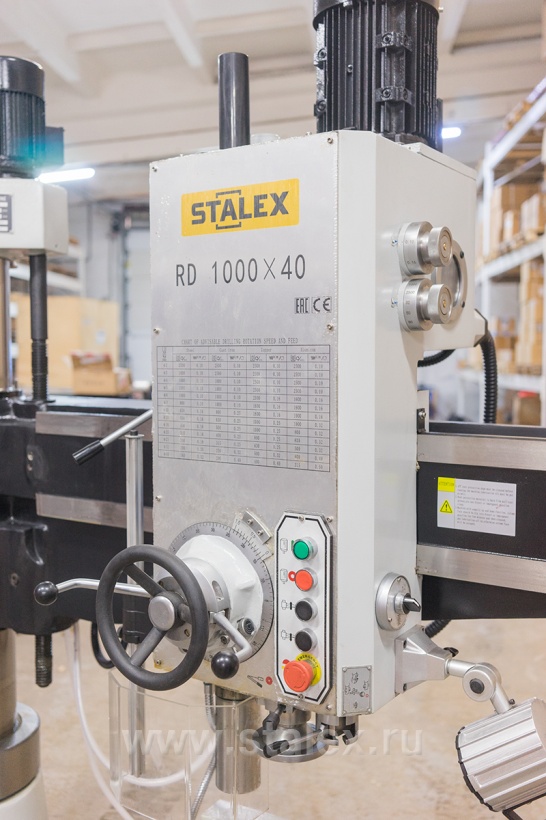

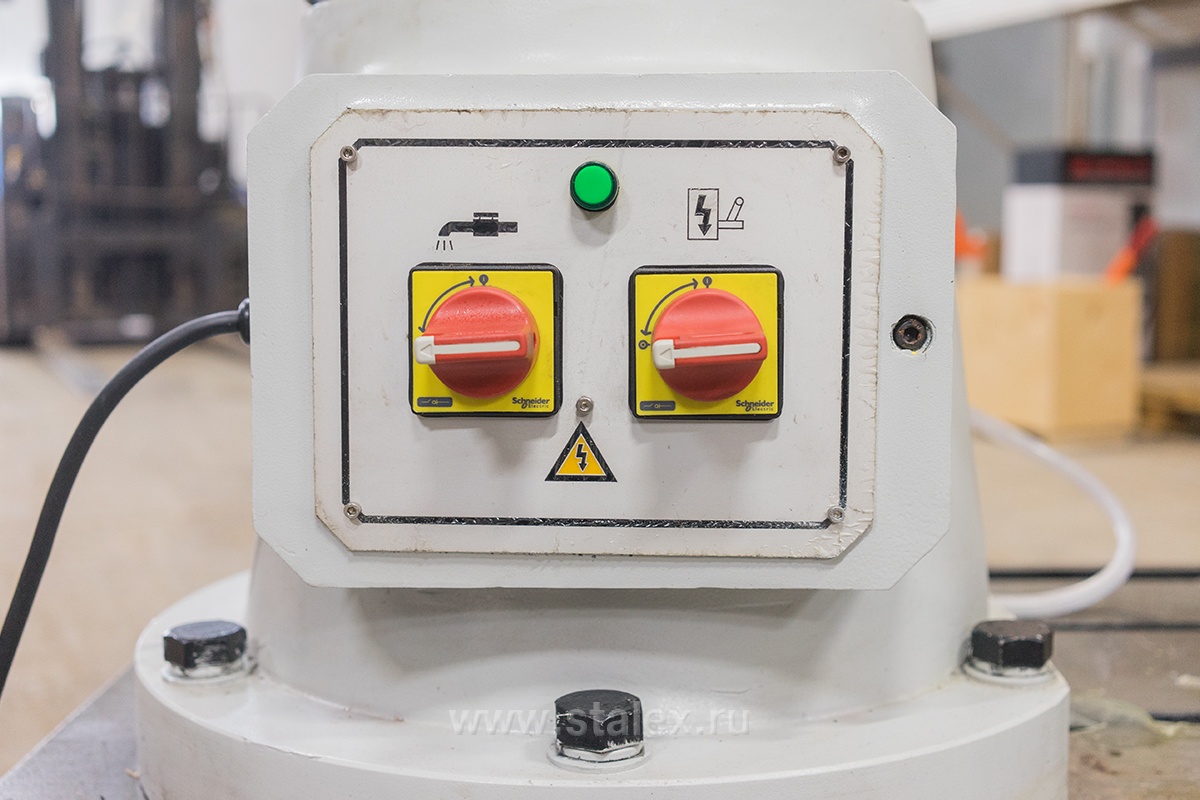

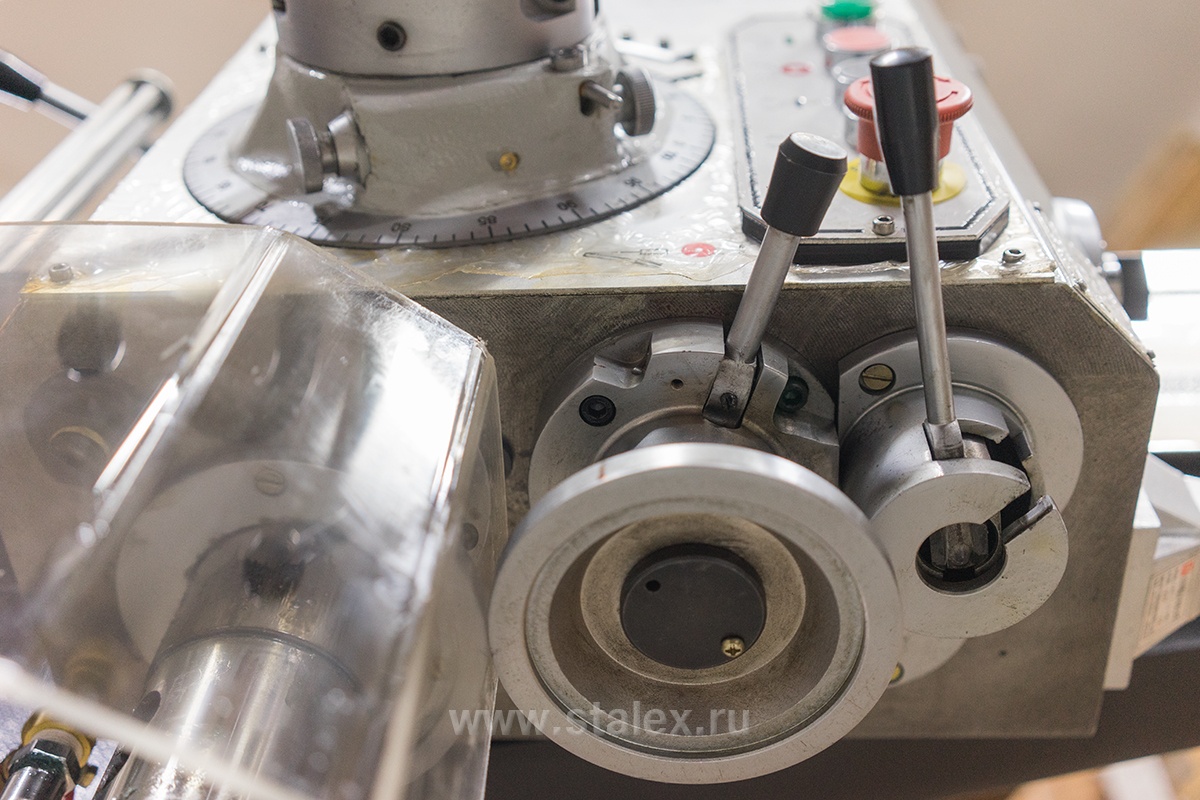

Радиально-сверлильный станок STALEX RD1000x40 предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.

  • Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах;
  • Стойка разработана для жесткости и минимального отклонения;
  • Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения;
  • Консоль перемещается по шлифованной стойке, обеспечивающей легкий подъем, до концевого выключателя;
  • Двигатель имеет независимую систему защиты перегрузки;
  • Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками;
  • Концевые выключатели расположены в крайних точках перемещения консоли;

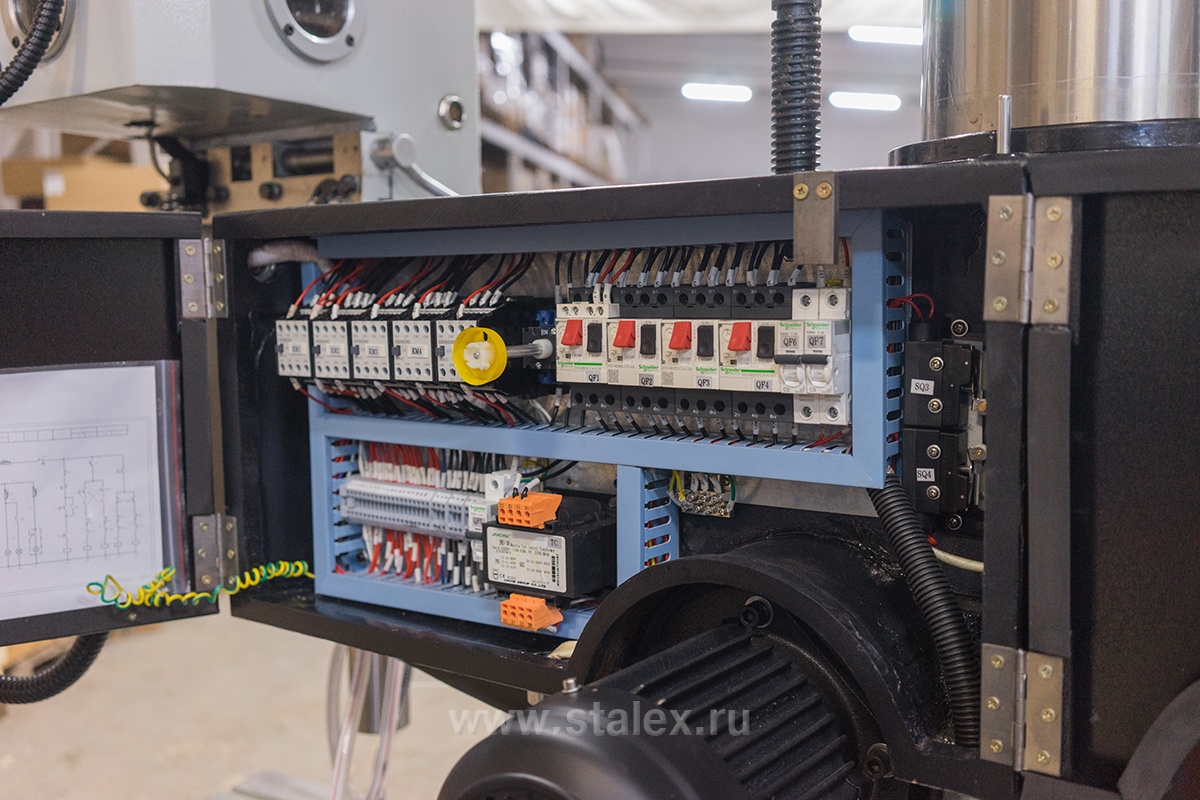

  • Электрокомпоненты Siemens;
  • Изготовлен по стандарту CE
Характеристика Значение

Макс. Ø сверло, сталь:

40 мм

Макс. Ø сверло, чугун:

40 мм

Макс. Ø растачивания, сталь / чугун:

86 / 100 мм

Макс. Ø резьбонарезания, сталь/чугун

М24/М27

Диаметр стойки:

240 мм

Расстояние между шпинделем и стойкой (мин/макс):

300 / 1000 мм

Расстояние между шпинделем и основанием (мин/макс):

220 / 1000 мм

Рабочая зона стола (ДхШхВ):

600х450х450 мм

Конус шпинделя:

MТ-4

Ход пиноли шпинделя:

280 мм

Диапазон вращения шпинделя,16

32-2500 об/мин

Автоподача пиноли шпинделя,3

0,1-1,25 мм/об

Мощность двигателя:

2,2 кВт

Мощность насоса СОЖ:

0,37 кВт

Размер основания:

1710х800х160 мм

Габаритные размеры (ДхШхВ):

1760х800х2050 мм

Габариты упаковки

1870х970х2200 мм

Масса:

1830/1920 кг

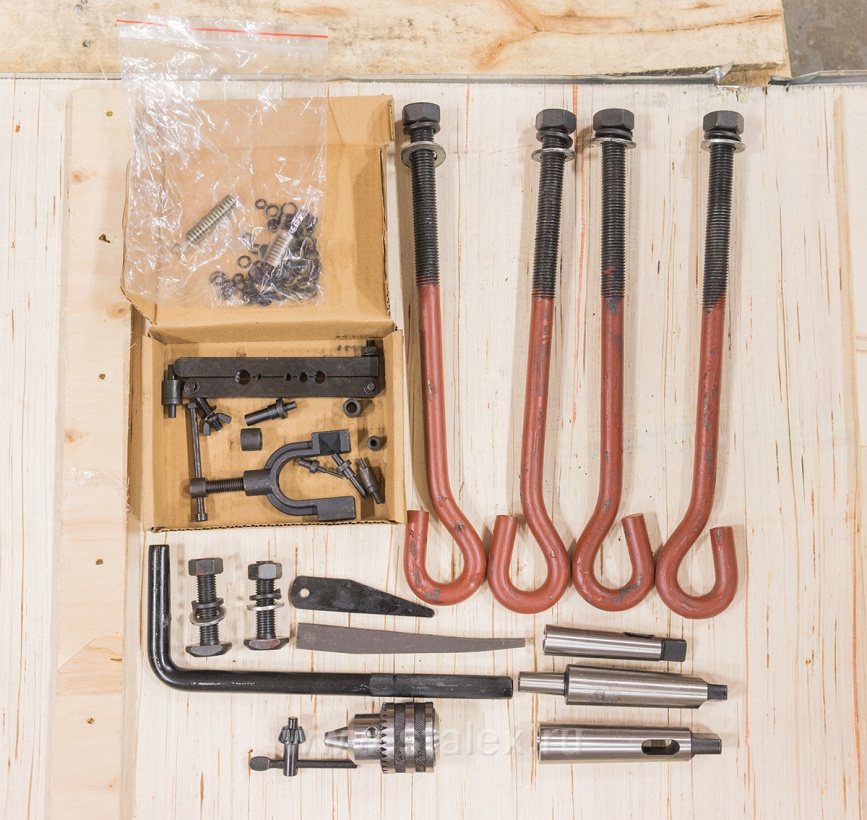

Комплект
Система подвода СОЖ
Рабочий стол
Набор анкерных болтов
Рабочая лампа
Ящик с инструментами
Инструкция

Детали

Вес 1920 kg
Габариты 187 × 97 × 220 cm
Бренд

STALEX

Мощность, кВт

2.2

Max. диаметр сверления, мм

40

Max. расст. шпиндель-колонна

1000

Размер рабочего стола, мм

600х450х450

Max. обороты

2500

Масса

1830

Напряжение питания

380
